Demontage bis zur Gerätetafel 31-35

Demontage bis zur Gerätetafel – Schritt 31 bis 35

Bild 31

© Max Behrendt

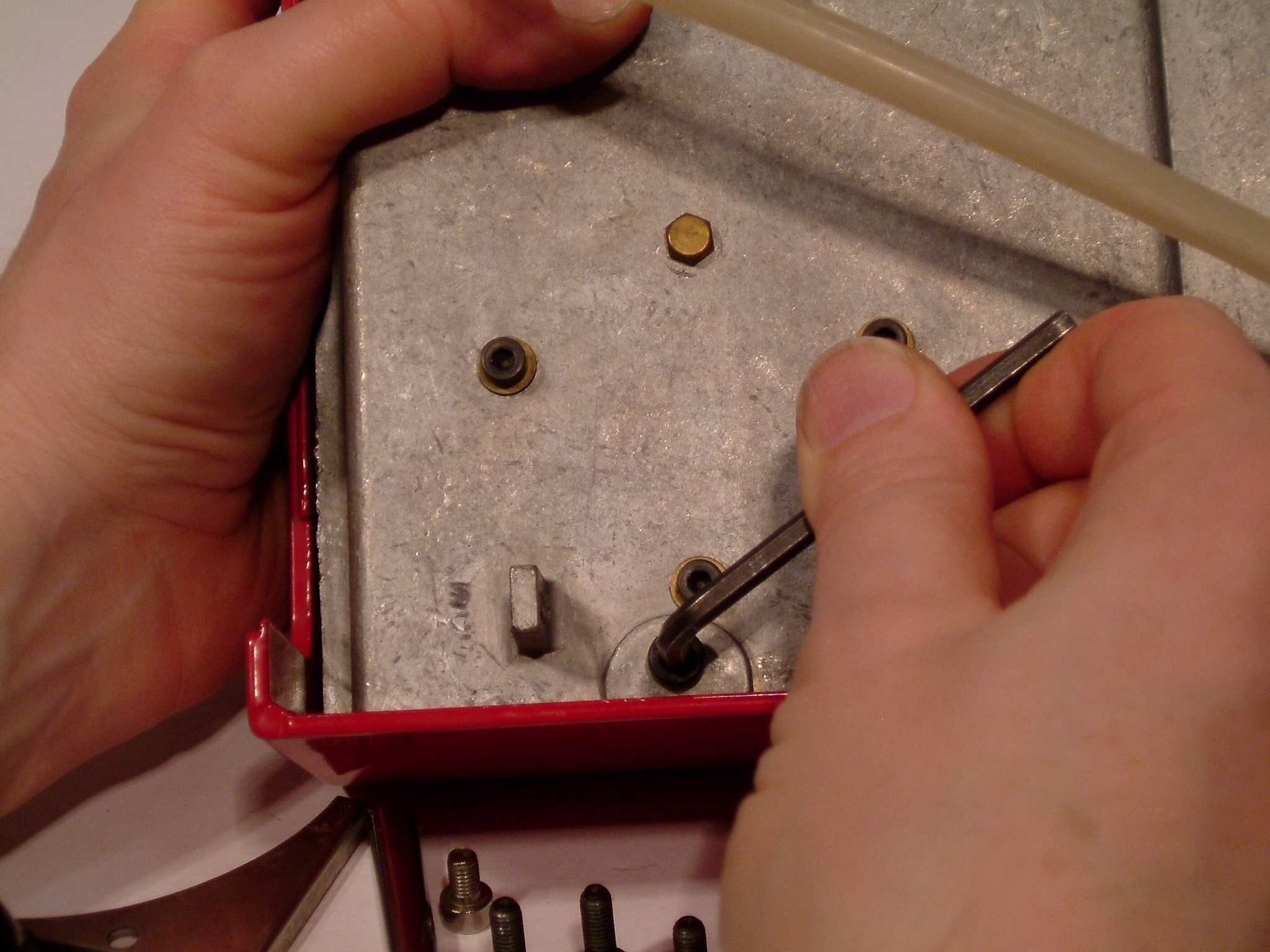

31

Die vierte und letzte Schraube wird gelöst. Damit sind endgültig alle Verbindungen zwischen Gehäuse und Gerätetafel gelöst.

Bild 31

© Max Behrendt

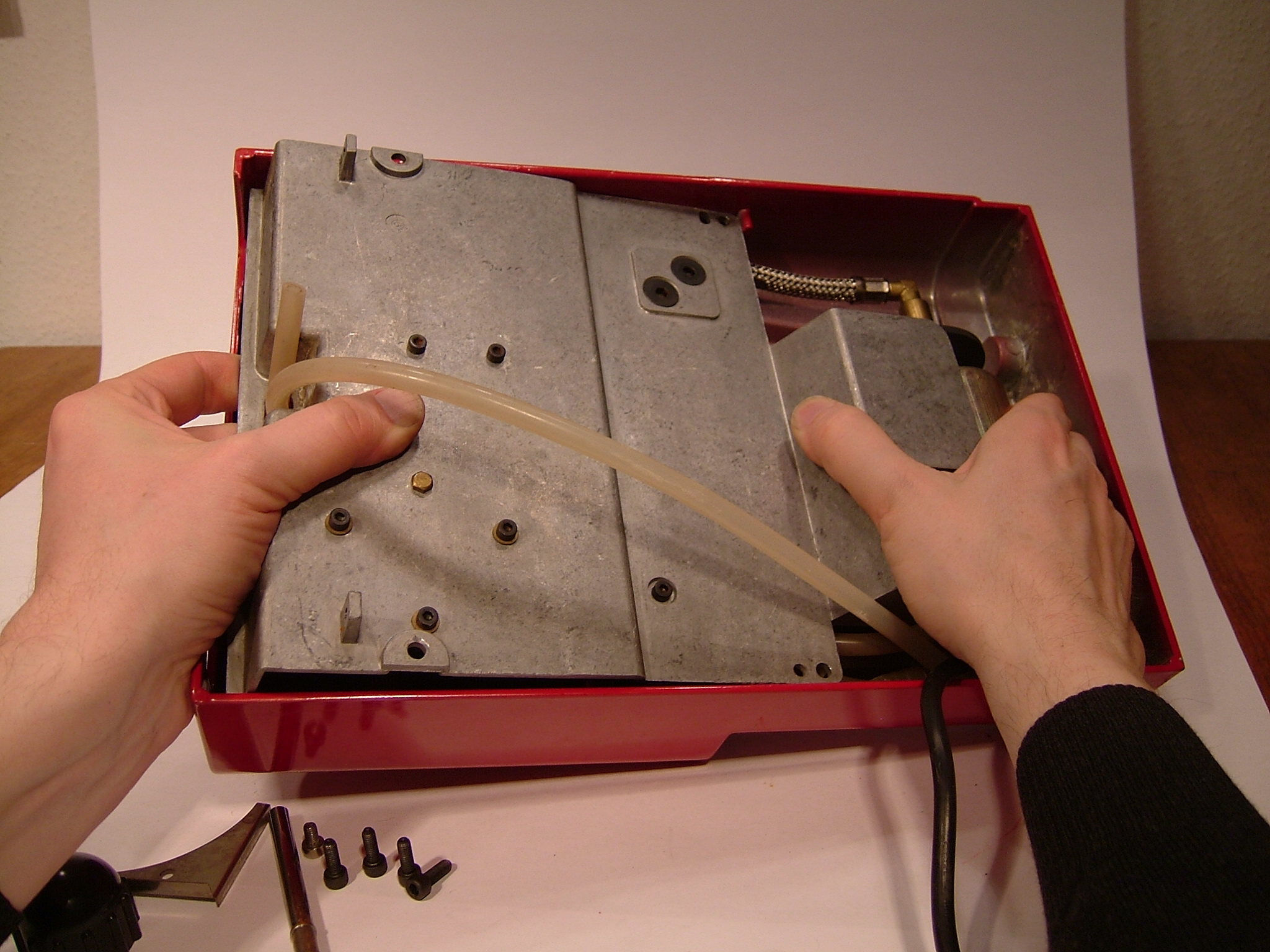

32

Nun lässt sich die Gerätetafel aus dem Gehäuse heraus heben. Das Ding hat ein erhebliches Gewicht. Man greift also besser richtig mit zwei Händen zu.

Bild 31

© Max Behrendt

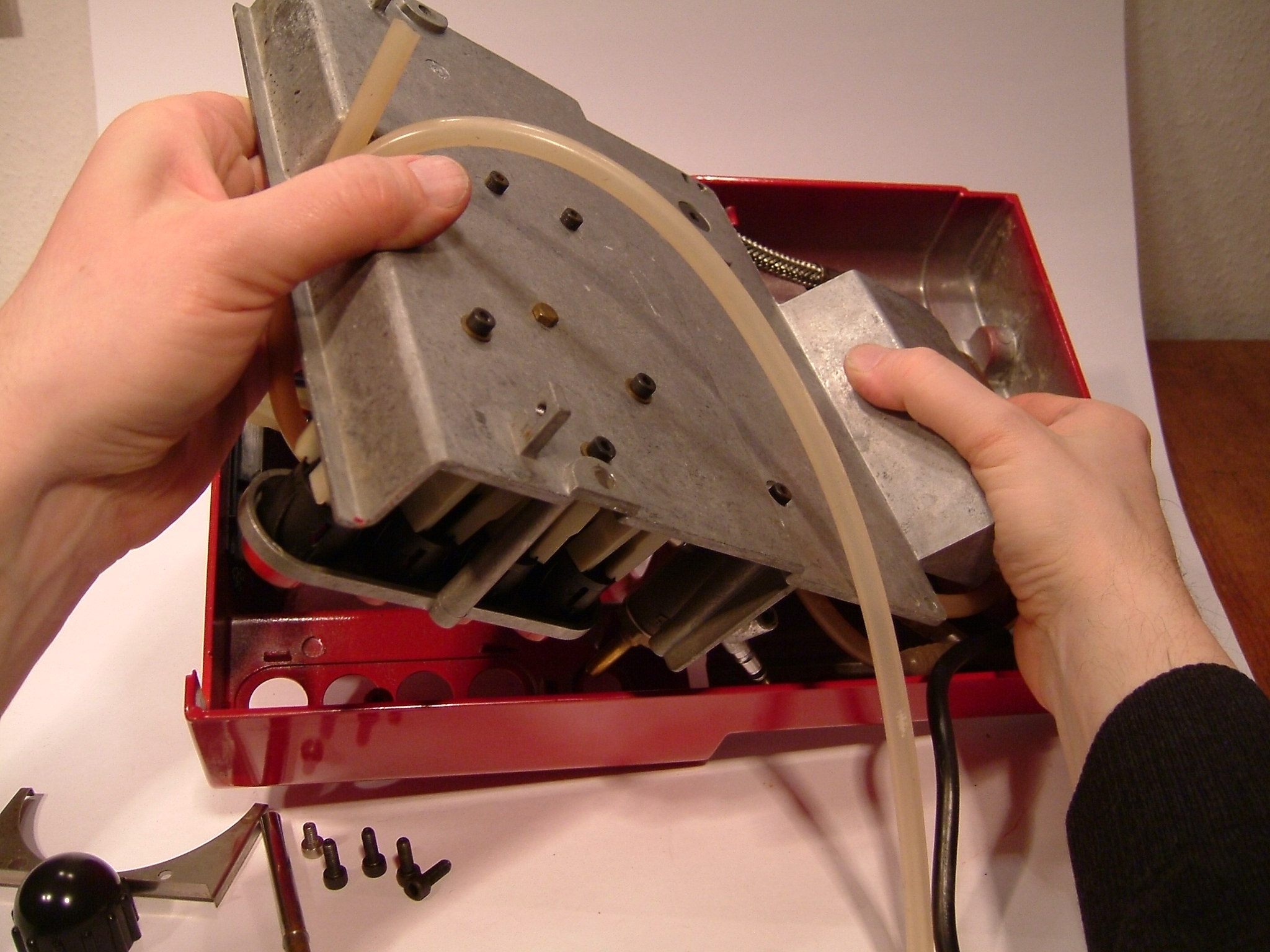

33

Gut, ich gebe zu, dieses Bild wäre nicht mehr wirklich notwendig gewesen.

Bild 31

© Max Behrendt

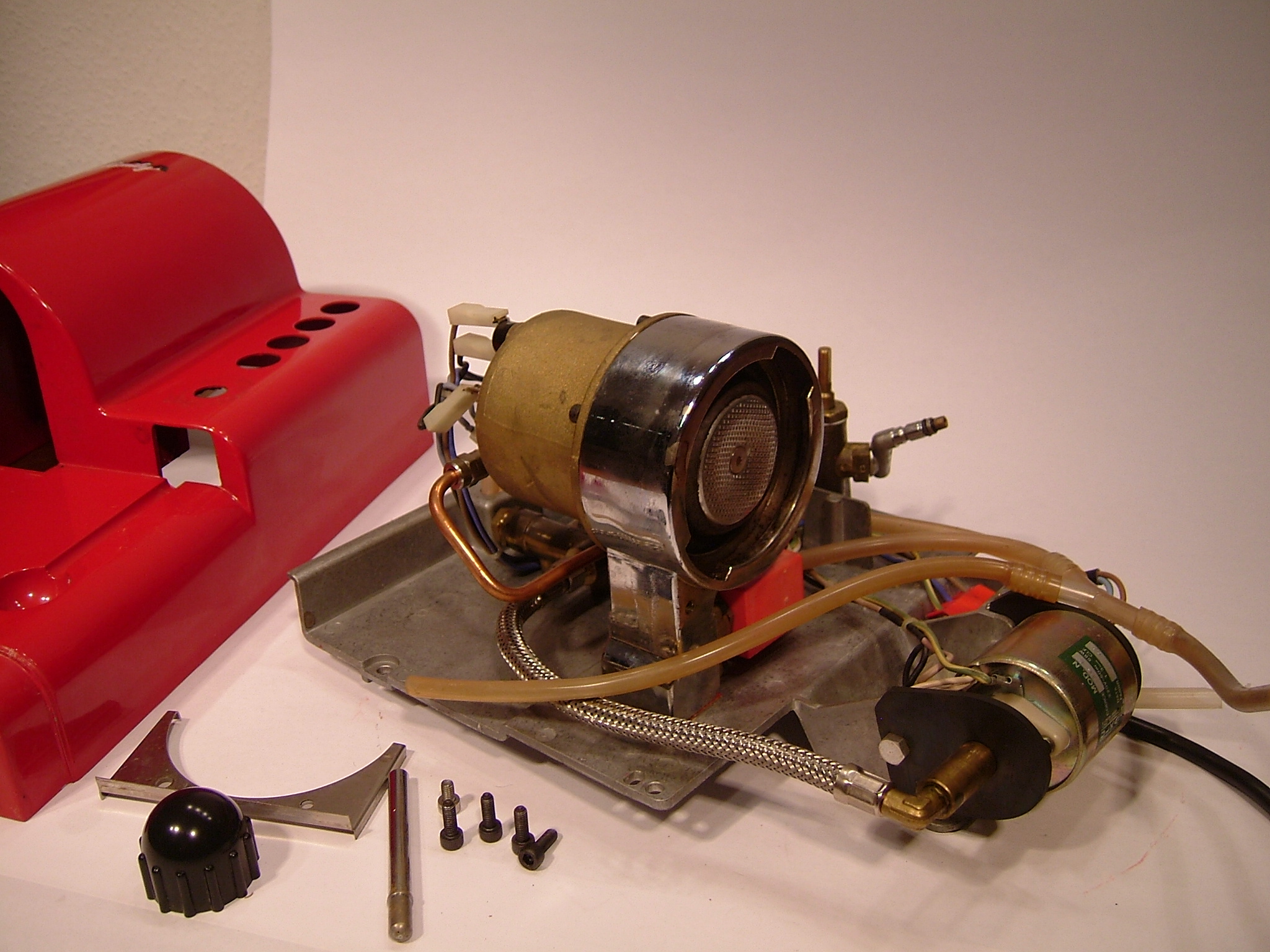

34

Hier liegt nun das gesamte Innenleben der Maschine offen zutage. Insbesondere wenn man vorhat, den Kessel zur Reinigung ganz auseinanderzunehmen, geht hier die Arbeit erst richtig los.

Bild 31

© Max Behrendt

35

Hier ist noch einmal die völlig demontierte Gerätetafel des Typs II zu sehen. Die Erläuterungen im Bild sind hoffentlich selbsterklärend.
