Demontage bis zur Gerätetafel – Schritt 11 bis 15

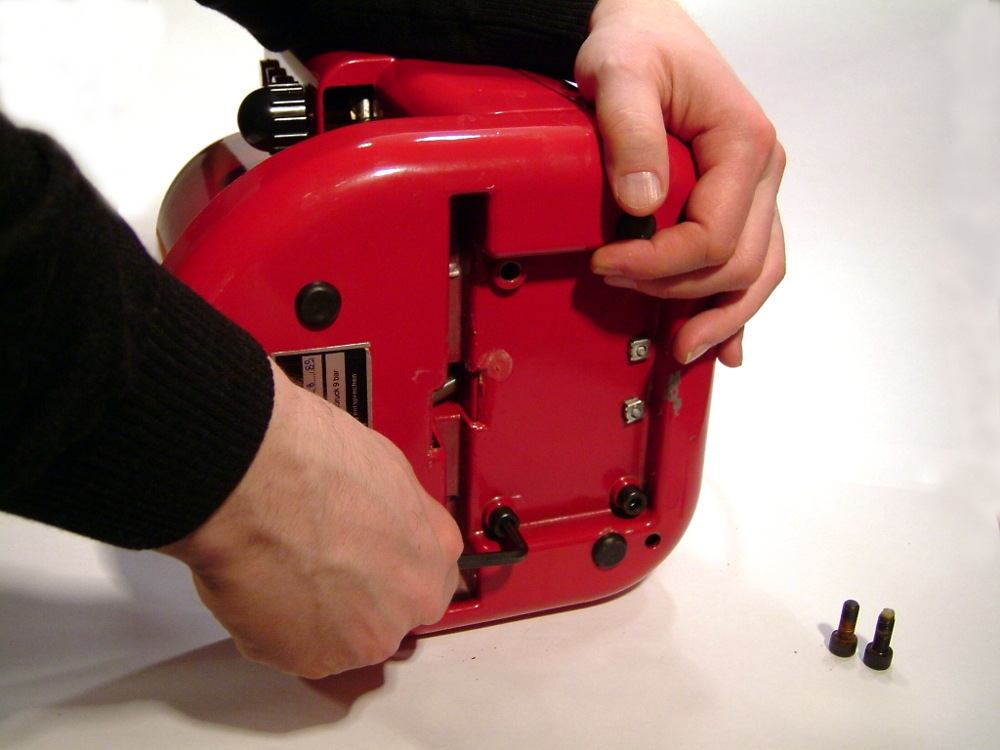

Auch der dritte Bolzen muss heraus geschraubt werden. Wie bereits unter Schritt 10 erklärt, hält dieser Schraubbolzen zusammen mit dem, der in Schritt 9 entfernt wurde, den vorderen Teil der zweiteiligen Gehäuseschale. Und die Gerätetafel ist mit diesem vorderen Teil geschraubt. Wer also ganz sicher gehen will, dass Gerätetafel und vordere Gehäuseschale schön senkrecht stehen bleiben, wenn man den hinteren Teil der Gehäuseschale entfernt, lässt diese Schraubbolzen zunächst wo sie sind. Ich nehme sie sofort alle raus.

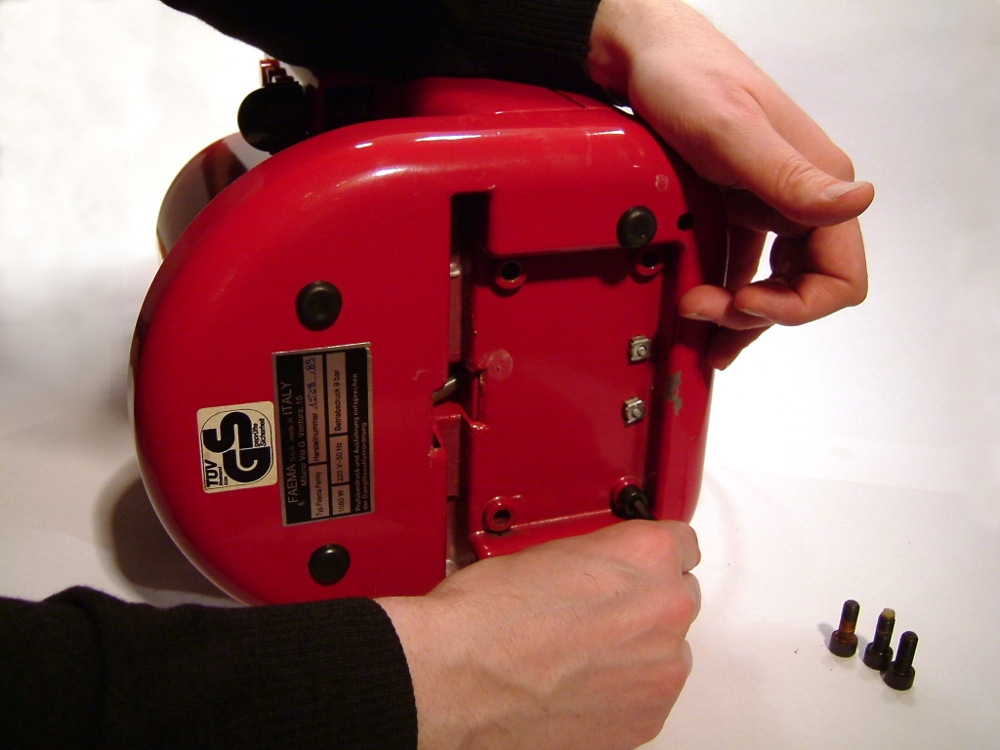

Der letzte Schraubbolzen wird entfernt. Jetzt sind das Bodenteil und beide Teile der oberen Gehäuseschale nicht mehr miteinander verbunden und können von einander gelöst werden.

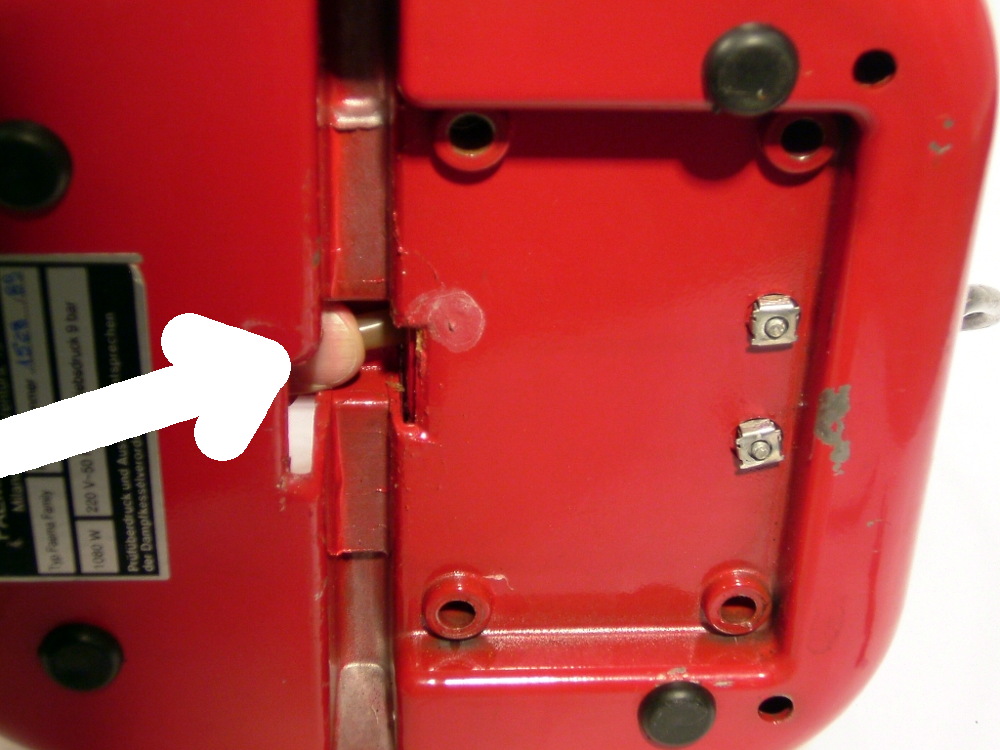

Bevor man das aber tun, muss der Ablaufschlauch in Sicherheit gebracht werden. Wenn man diesen Schritt vergisst, geht entweder das Bodenteil nicht ab, oder das hervorstehende Schlauchstück wird abgerissen. Beide ist unerwünscht, also schiebt man vom Sumpf her den Ablaufschlauch vorsichtig mit einem Finger (siehe weißen Pfeil) nach hinten ins Gehäuse.

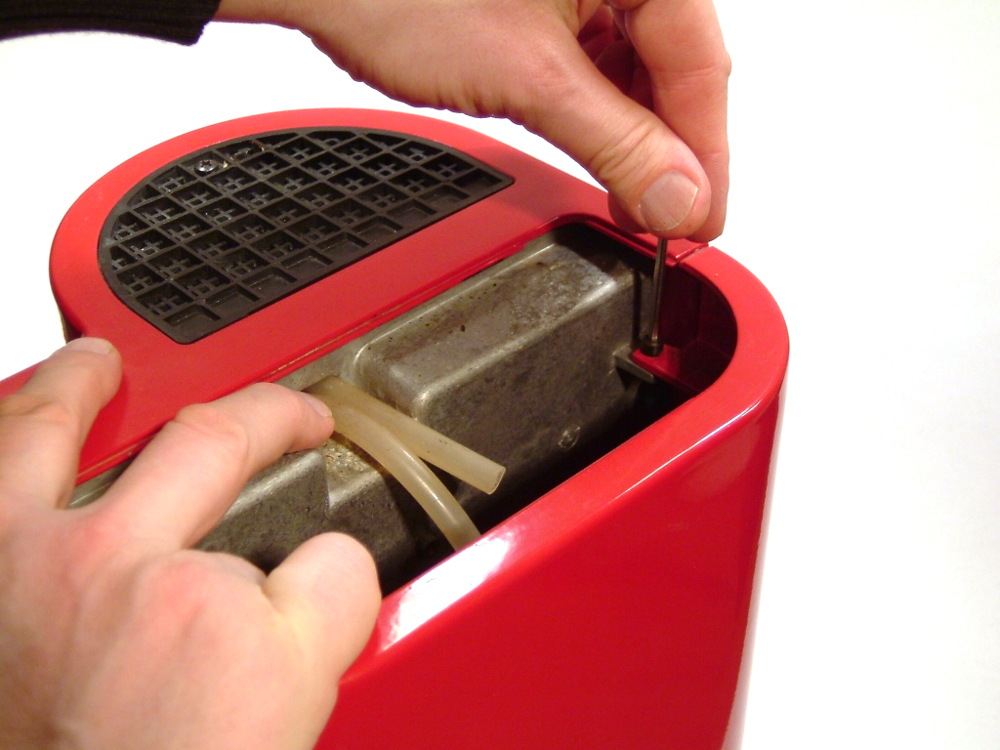

Da es bequemer ist, mit zwei Händen und von oben zu arbeiten, lässt man das Bodenteil noch für einen Augenblick an Ort und Stelle, damit man die Maschine noch einmal aufrichten kann und sie auch so stehen bleibt. Wenn das Bodenteil entfernt ist, kippt der restliche Torso sofort um, wenn man ihn nicht mit einer Hand dauernd festhält. Man trenne nun die Verbindung zwischen Gerätetafel und hinterer Gehäuseschale, indem man die erste von zwei Schrauben mit dem 3 mm-Inbusschlüssel herausschraubt.

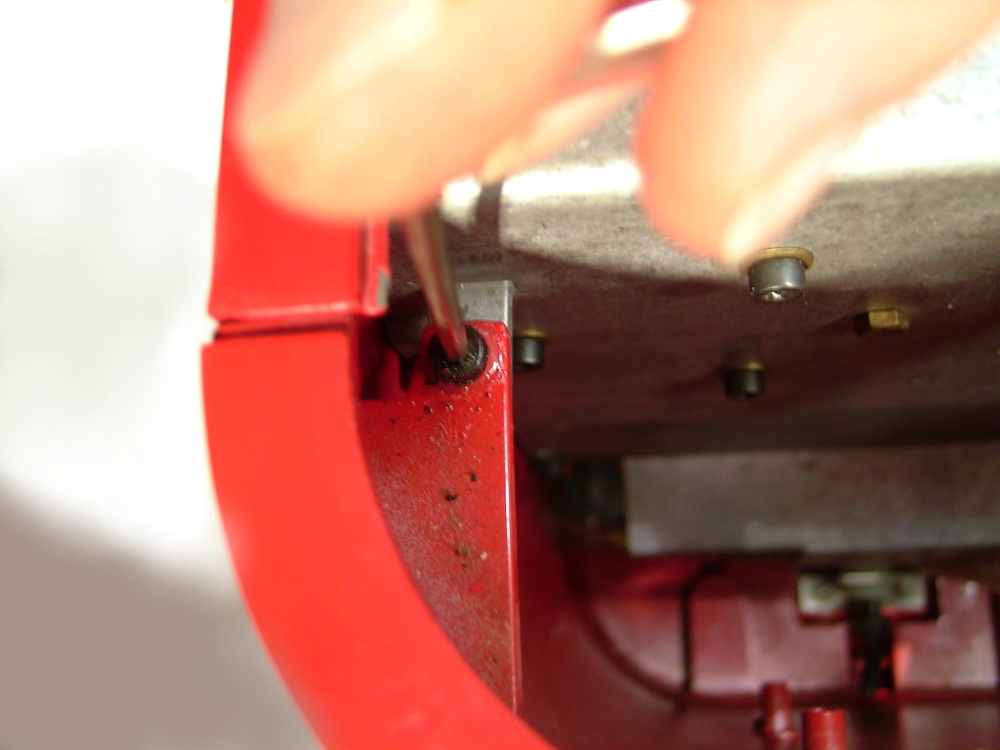

Anschließend entfernt man die zweite Schraube auf der anderen Seite. Auch hier ist die Reihenfolge beliebig: Ob man links oder rechts anfängt, ist völlig egal. Damit ist die letzte der vier Verankerungen der hinteren Gehäuseschale gelöst.
