Demontage bis zur Gerätetafel 16-20

Demontage bis zur Gerätetafel – Schritt 16 bis 20

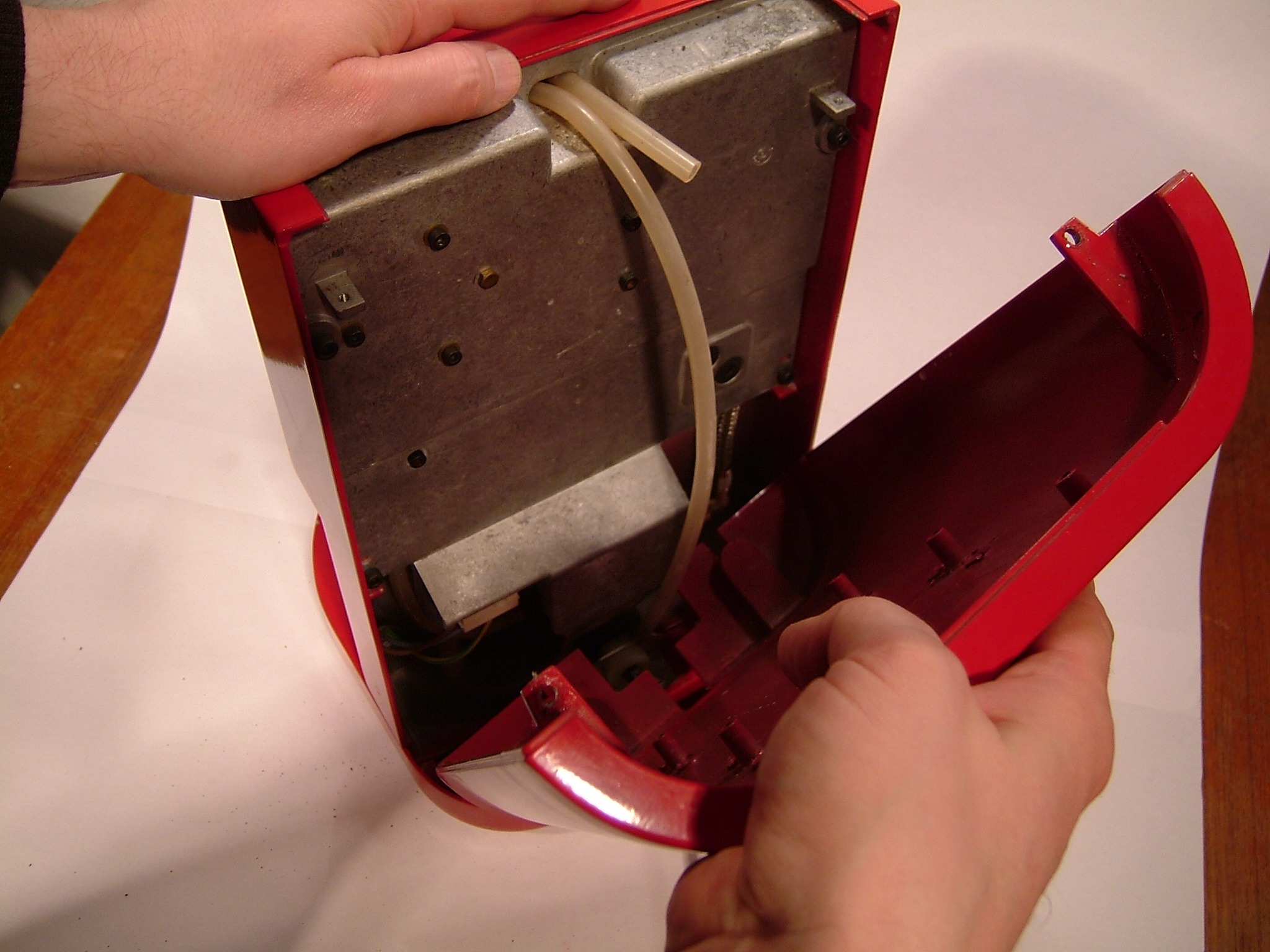

Bild 16

© Max Behrendt

16

Der hintere Teil der Gehäuseschale kann nun abgenommen werden, indem man ihn leicht nach hinten kippt und dann nach oben abhebt.

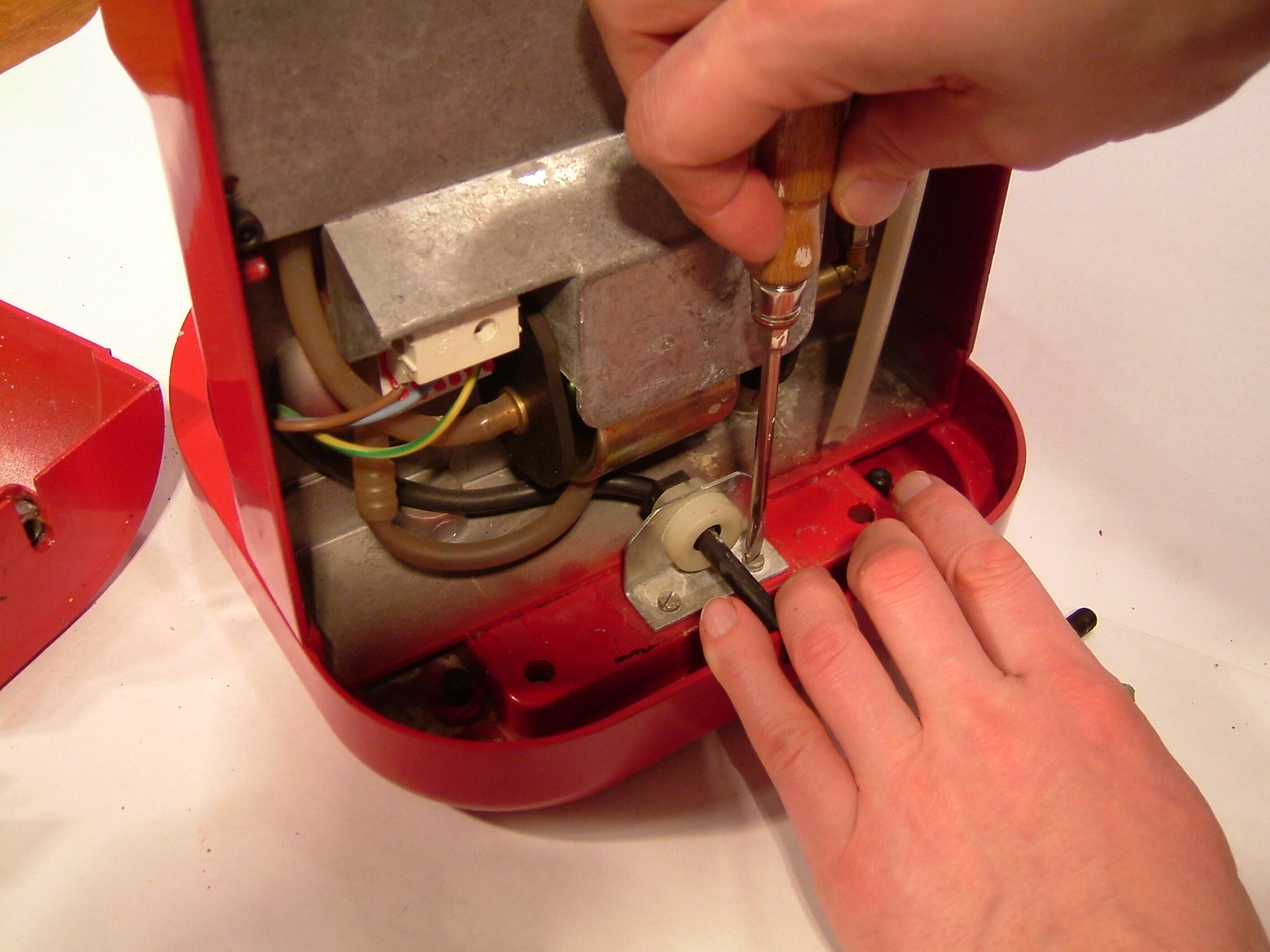

Bild 17

© Max Behrendt

17

Als nächstes wird die Befestigungsmuffe des Netzkabels abgeschraubt.

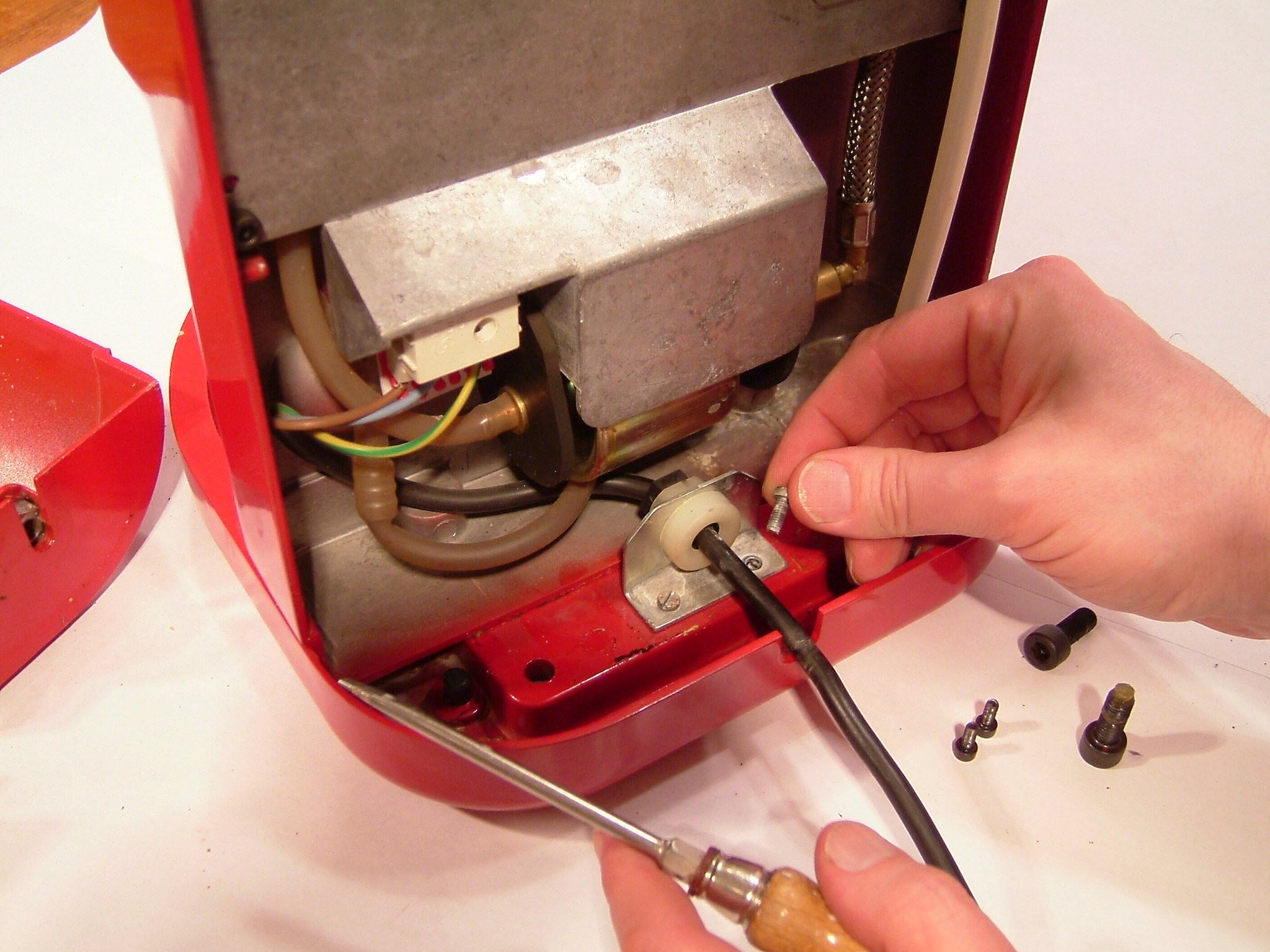

Bild 18

© Max Behrendt

18

Diese Schrauben sind mit großer Wahrscheinlichkeit einigem Wasser ausgesetzt gewesen, mit Verkalkungen im Gewinde ist zu rechnen. Also vorsichtig schrauben, im Zweifel erst Lösungsmittel einsetzen.

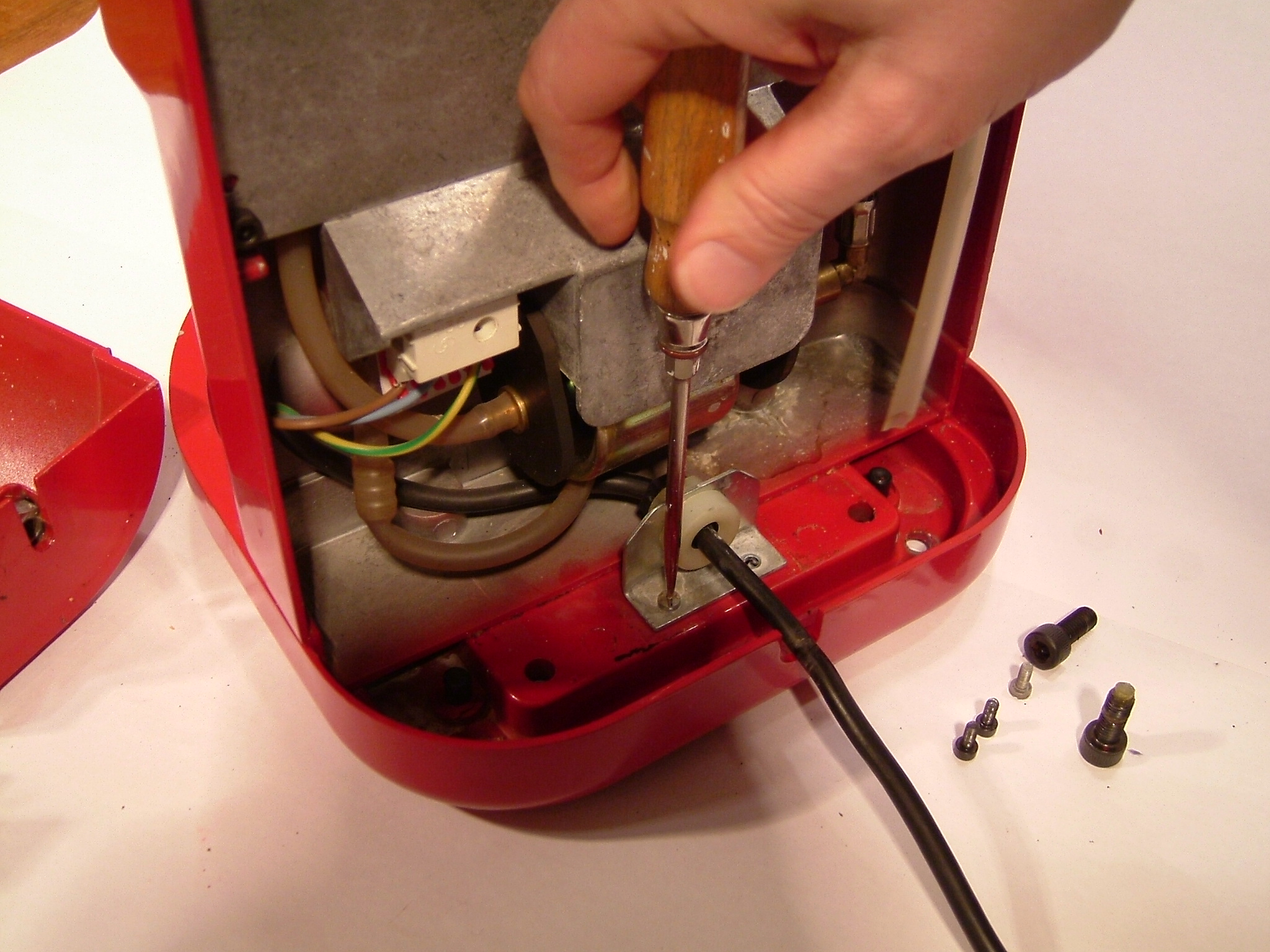

Bild 19

© Max Behrendt

19

Die zweite Schraube folgt der ersten.

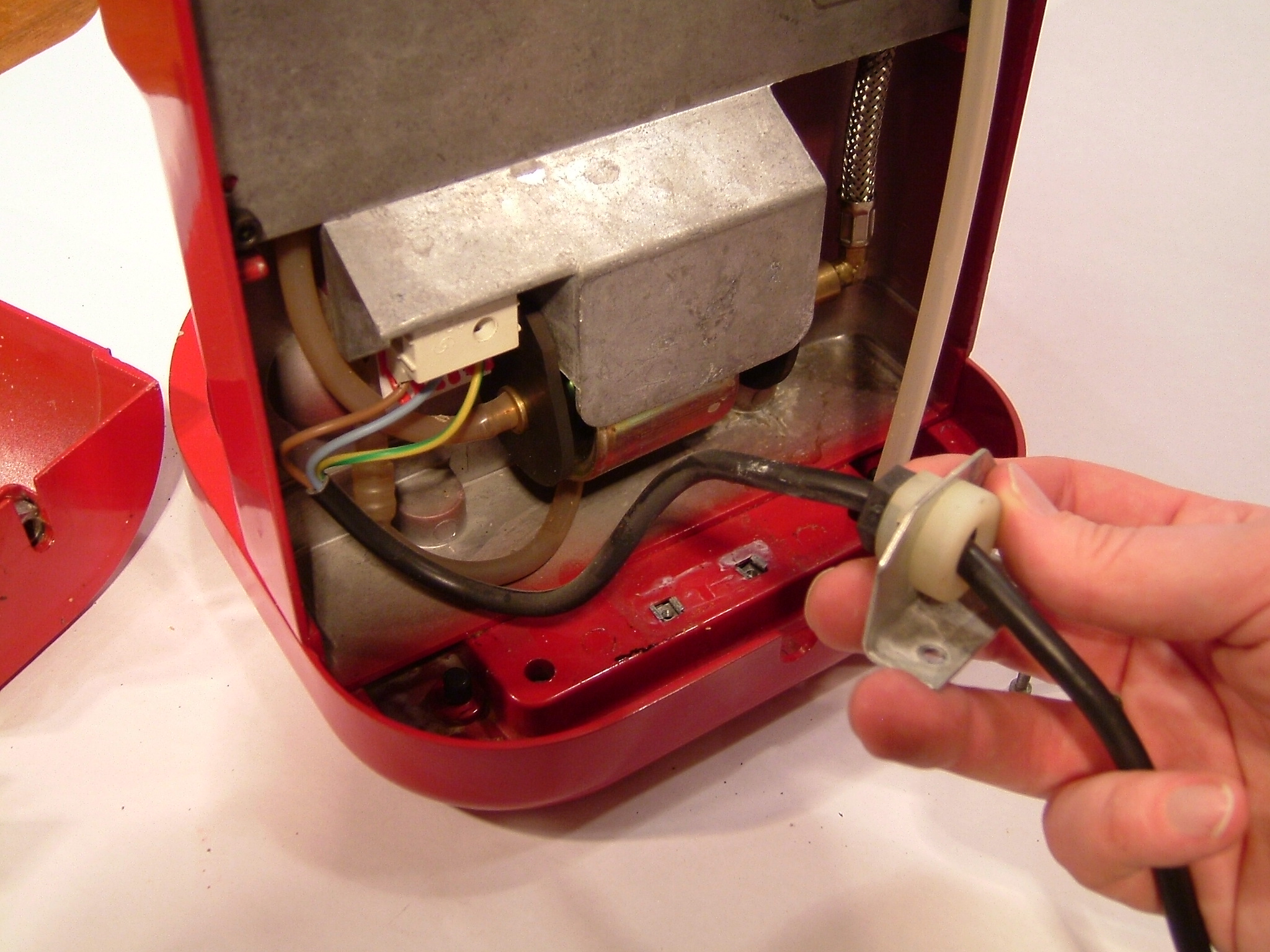

Bild 20

© Max Behrendt

20

Die Befestigungsmuffe des Netzkabels ist nun frei.
